w80钨铜合金可以做冲压模具吗？
钨铜合金是制作大电流开关接点或者制作电火花电极的材料，其硬度并不高，不能用来制作冲压模具。
铜材中有哪些铜硬度又好，导电性也强的？
铜合多种较多，纯紫我铜导电是，达到（涡流导电仪测试），但硬度是的。合金铜中，目前钨铜硬度，达到HRB100以上，导电率在10到20ms／m，价格也最贵。铍钴铜硬度次之，硬度HRB90以上，导电率在20--30ms／m左右，由于铍有放射性，熔炼时对工人有影响，较少用。铬锆铜目前在电阻焊方面用得最多，模具也应用广泛，硬度在HRB85以上，导电率40ms／m在以上，价格比前几种都便宜，是综合性比较好的一种，抗弯性，耐磨性都比较好。铝青铜和锡青铜，黄铜，硬度在HRB50--80左右，但导电性比较差，只适应做另件，导电在10ms／m以下。也是价格的一种。
钨铜的熔点，钨铜与其它铜合金的优势是什么？
钨铜合金综合了金属钨和铜的优点，其中钨熔点高(钨熔点为3410℃，铜的熔点1080℃)，密度大(钨密度为19.25g/cm，铜的密度为8.92/cm3) ；铜导电导热性能优越，钨铜合金(成分一般范围为WCu7~WCu50)微观组织均匀、耐高温、强度高、耐电弧烧蚀、密度大；导电、导热性能适中，广泛应用于耐高温材料、高压开关用电工合金、电加工电极、微电子材料，做为零部件和元器件广泛应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。
广毅荣厂家批发钨铜板，钨铜棒，钨铜管，钨铜块，电极钨铜，焊接钨铜，导电钨铜，导热钨铜，高强度钨铜，钨铜密 度，钨铜比重，钨铜化学成份 销售部热线 0769-81885035
W75CU25钨铜板，W75钨铜板
1.电阻焊电极：综合了钨和铜的优点,耐高温、耐电弧烧蚀、强度高、比重大、导电、导热性好,易于切削加工,并具有发汗泠却等特性,由于具有钨的高硬度、高熔点、抗粘附的特点,经常用来做有一定耐磨性、抗高温的凸焊、对焊电极。
2.电火花电极：针对钨钢、耐高温超硬合金制作的模具需电蚀时,普通电极损耗大,速度慢,而钨铜高的电腐蚀速度,低的损耗率,的电极形状,优良的加工性能,能保证被加工件的度大大提高。
3.高压放电管电极：高压真空放电管在工作时,触头材料会在零点几秒的时间内温度升高几千摄氏度,而钨铜的抗烧蚀性能、高韧性,良好的导电、导热性能给放电管稳定的工作提供必要的条件。
4.电子封装材料：既有钨的低膨胀特性,又具有铜的高导热特性,其热膨胀系数和导电导热性可以通过调整材料的成分而加以改变,从而给材料的使用提供了便利。
5钨铜板，W75钨铜板化学成份
主要化学成份% ：钨W70.00 铜Cu30.00
应用:电阻焊电极,电火花电极,高压放电管电极,电子封装材料。
W75CU25钨铜板，W75钨铜板物理性能
密度g/cm3 ：13.8-14 导电率%IACS：42 硬度：185HV 抗弯强度Mpa： 700 软化温度℃：900
W75CU25钨铜板，W75钨铜板电工材料
钨铜合金电工材料：主要分为电接触材料和电加工材料。
(1)电接触材料。这是最重要的一类电工材料，它们具有高的抗电弧烧蚀性能和抗熔焊性能，用于各种高、低压开关电器和某些仪表中作为电触头、电触点和电极。电触头是钨铜材料应用量最大的一类，特别是含铜量在20%～40%的钨铜材料应用量最大，主要用作中、高电压和中、大电流的开关电器中，如输电网的保护断路器触头和其他触头、触点。含15%～20%Cu的钨铜触头可用在电压高达50万V或更高的断路器上。
(2)电加工材料。指用在电阻焊、电铆接、电镦锻、电火花加工技术中的电极和模具材料。电火花加工要求电极或模具材料具有较好的导电性和抗电弧烧蚀性，以保证加工精度，所以多采用钨铜材料。电阻焊也多采用钨铜材料。电铆接和电镦锻在某些场合下也采用钨铜材料。
W75CU25钨铜板，W75钨铜板瞬时高温材料
瞬时高温材料是一种既重要又特殊的钨铜材料，可在接近钨熔点和稍超过钨熔点的温度下使用，工作时间很短，几秒至200秒便完成使命，所以叫瞬时高温材料。这类材料主要用来制造航天器的高温部件，如火箭喷管、制导飞行方向的燃气舵、端头(头锥、鼻锥)和其他构件。抗烧蚀性和抗热震性是瞬时高温材料的最主要使用性能，因为固体燃料的燃气温度一般高达2700～3300℃，燃气流中含有大量的固体粒子，对喷管、燃气舵等部件有严重的冲刷和烧蚀作用；而且这些部件是在急剧温升的条件下(几秒钟升至工作温度)工作的，因此对部件产生激烈的热震破坏作用。对端头而言，当飞行器飞入太空再进入大气层时，由于速度快而受到粒子云的激烈摩擦产生高温和侵蚀。钨铜材料是能够满足上述要求的较好材料。
随着碳一碳(C—C)纤维复合材料的研制成功和发展，因它具有质轻和抗热震性好的优点，火箭喷管喉衬越来越多地用它来制造。但其抗烧蚀性远不如钨铜材料，对那些要求抗烧蚀性高的喷管喉衬、燃气舵和其他部件仍需用钨基材料制造。
广毅荣供应：进口钨铜合金 进口钨铜电极 电阻焊钨铜电极 电火花钨铜合金 进口钨铜棒 进口钨铜板 抗电弧烧蚀钨铜合金 耐高温钨铜板 钨铜电子封装 钨铜热沉 钨铜丝 小直径钨铜棒 日本伊斯坦钨铜电极 CuW90钨铜板 CUW90 钨铜棒 CUW85钨铜板 CuW85钨铜棒 CUW80钨铜板 CUW80棒 CuW75钨铜板 CuW75钨铜棒 CuW70钨铜板 CuW70钨铜棒 CuW65钨铜板 CUW65钨铜棒 CUW60钨铜板 CuW60钨铜棒 CuW55钨铜板 CuW55钨铜棒 CuW50钨铜板 CuW50钨铜棒 LC2500钨铜合金
钨铜合金是钨和铜组成的合金。常用合金的含铜量为10%-50%。合金用粉末冶金方法制取，具有很好的导电导热性，较好的高温强度和一定的塑性。在很高的温度下，如3000℃以上，合金中的铜被液化蒸发，大量吸收热量，降低材料表面温度。所以这类材料也称为金属发汗材料。
钨铜复合材料是以钨、铜元素为主组成的一种两相结构假合金，是金属基复合材料.由于金属铜和钨物性差异较大，因此不能采用熔铸法进行生产，一般采用粉末合金技术进行生产。其工艺流程为制粉--配料混合--压制成型--烧结溶渗--冷加工。
钨铜合金特性 钨铜合金综合了金属钨和铜的优点，其中钨熔点高(钨熔点为3410℃，铜的熔点1080℃)，密度大(钨密度为19.34g/cm3，铜的密度为8.89 g/cm3) ;铜导电导热性能优越，钨铜合金(成分一般范围为WCu7~WCu50)微观组织均匀、耐高温、强度高、耐电弧烧蚀、密度大;导电、导热性能适中、导热性能好、加工性能优异、热膨胀小。

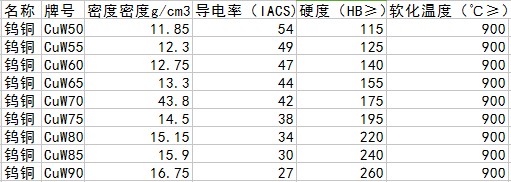

广毅荣钨铜合金性能表
钨铜合金应用 广泛应用于耐高温材料、高压开关用电工合金、电加工电极、微电子材料，做为零部件和元器件广泛应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。其次也要用来制造抗电弧烧蚀的高压电器开关的触头和火箭喷管喉衬、尾舵等高温构件，也用作电加工的电极、高温模具以及其他要求导电导热性能和高温使用的场合。
一、耐高温材料
钨铜合金在航天航空中用作、火箭发动机的喷管、燃气舵、空气舵、鼻锥，主要要求是要求耐高温(3000K~5000K)、耐高温气流冲刷能力，主要利用铜在高温下挥发形成的发汗制冷作用(铜熔点1083℃)，降低钨铜表面温度，保证在高温极端条件下使用。
二、高压开关用电工合金
钨铜合金在高压开关128kV SF6断路器WCu/CuCr中，以及高压真空负荷开关(12kV 40.5KV 1000A)，避雷器中得到广泛应用，高压真空开关体积小，易于维护，使用范围广，能在潮湿、易燃易爆以及腐蚀的环境中使用。主要性能要求是耐电弧烧蚀、抗熔焊、截止电流小、含气量少、热电子发射能力低等。除常规宏观性能要求外，还要求气孔率，微观组织性能，故要采取特殊工艺，需真空脱气、真空熔渗等复杂工艺。
三、电加工电极
电火花加工电极早期采用铜或石墨电极，便宜但不耐烧蚀，基本上已被钨铜电极顶替。钨铜电极的优点是耐高温、高温强度高、耐电弧烧蚀，并且导电导热性能好，散热快。应用集中在电火花电极、电阻焊电极和高压放电管电极。
电加工电极特点是品种规格繁多，批量小而总量多。作为电加工电极的钨铜材料应具有尽可能高的致密度和组织的均匀性，特别是细长的棒状、管状以及异型电极。
四、微电子材料
钨铜电子封装和热沉材料，既具有钨的低膨胀特性，又具有铜的高导热特性，其热膨胀系数和导热导电性能可以通过调整钨铜的成分而加以改变，因而给钨铜提供了更广的应用范围。由于钨铜材料具有很高的耐热性和良好的导热导电性，同时又与硅片、化镓及陶瓷材料相匹配的热膨胀系数，故在半导体材料中得到广泛的应用。适用于与大功率器件封装材料、热沉材料、散热元件、陶瓷以及化镓基座等。
由于钨铜两种金属互不相溶，因此钨铜合金具有钨的低膨胀性，耐磨性，抗腐蚀性及具备铜的高导电和导热性，并且适用于各种机械加工。我公司可以根据用户要求进行对钨铜配比的生产和尺寸的加工。

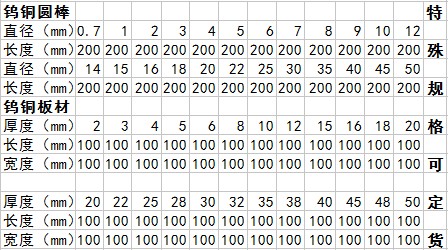

广毅荣钨铜合金现货规格：
税
我公司保证钨铜材质，随货附带材质证明，可开16%增值
|
